[Python matplotlib] 눈금(ticks)과 눈금 이름(tick label), 축 이름(label), 제목( title) 설정하기

이번 포스팅에서는 Python matplotlib 모듈로 그래프를 그릴 때,



(1) 눈금 설정하기 : set_xticks(), set_yticks()

(2) 눈금 이름 설정하기 : set_xticklabels(), set_yticklabels()

(3) 축 이름 설정하기 : set_xlabel(), set_ylabel()

(4) 제목 설정하기 : set_title()



하는 방법을 소개하겠습니다.

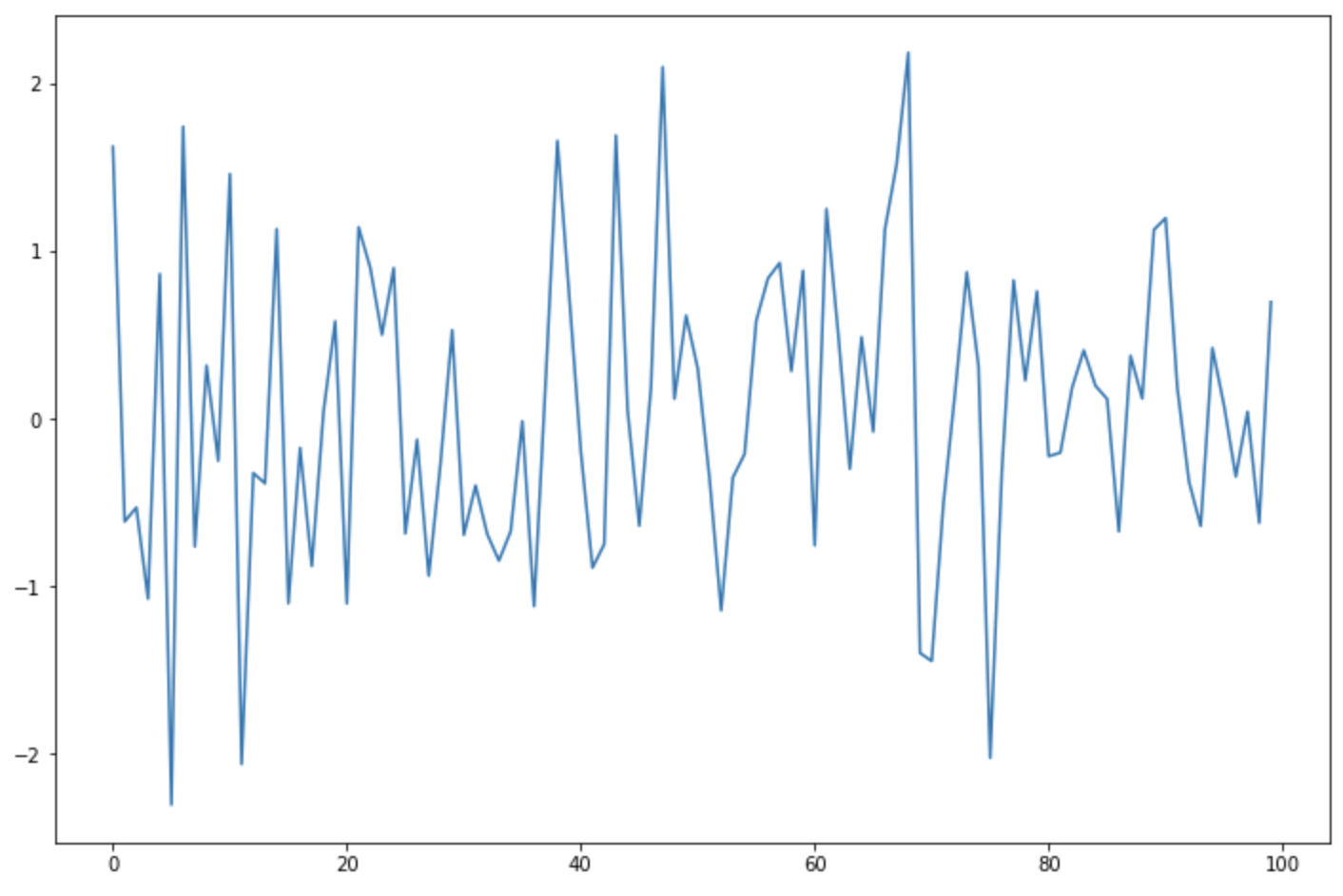

먼저, numpy 모듈을 사용해서 표준정규분포 X~N(0, 1) 로부터 난수 100개를 생성해서 matplotlib의 기본 설정으로 선 그래프를 그려보겠습니다. matplotlib의 Figure 객체를 만들고, fig.add_subplot(1, 1, 1) 로 하위 플롯을 하나 만든 다음에 선 그래프를 그렸습니다.



import matplotlib.pyplot as plt
import numpy as np

fig = plt.figure(figsize=(12, 8))
ax = fig.add_subplot(1, 1, 1)

np.random.seed(1)
x=np.arange(100)
y=np.random.normal(0, 1, 100)

## plot with default setting
ax.plot(x, y)
plt.show()

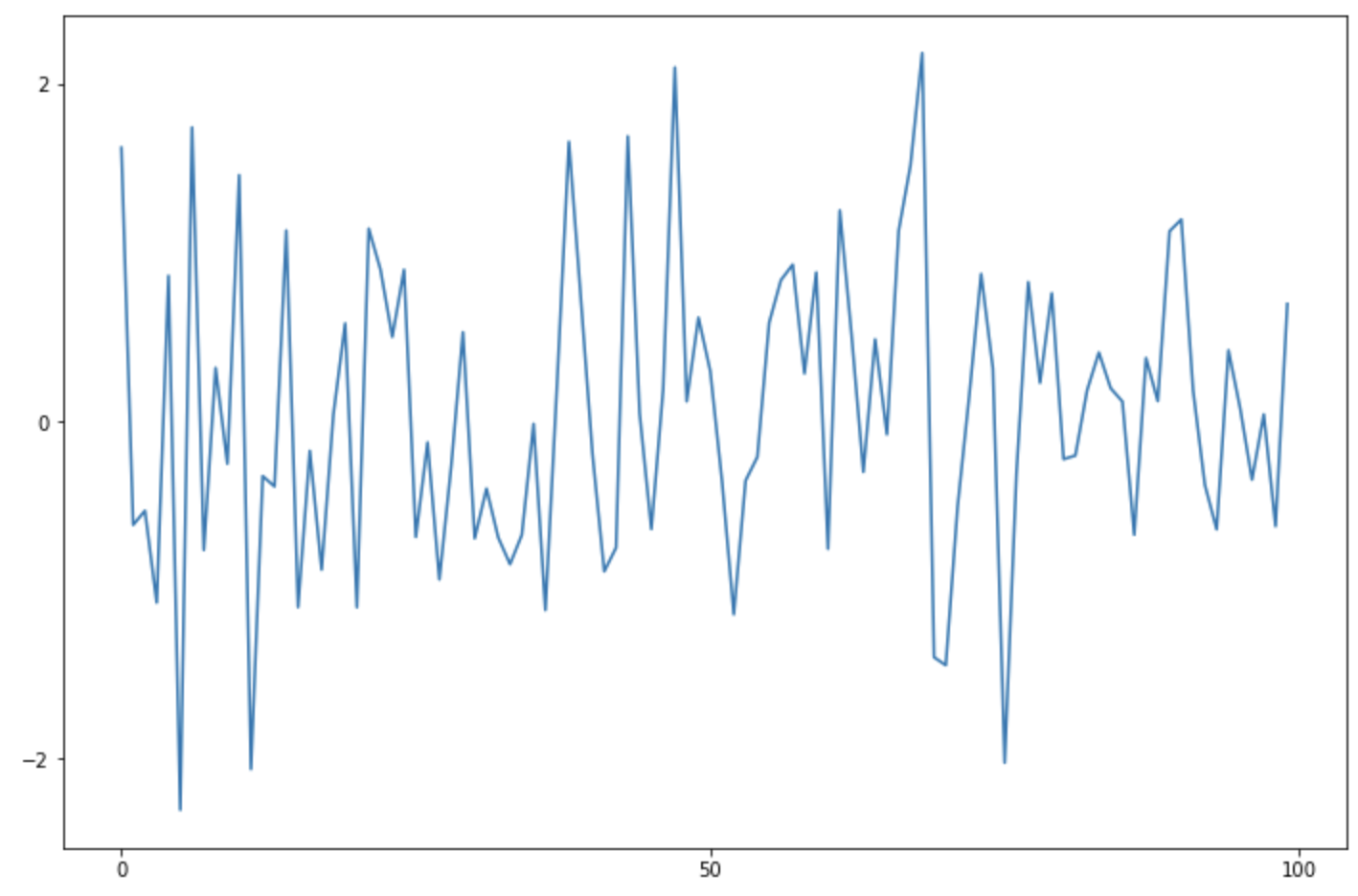

(1) 눈금 설정하기 : set_xticks(), set_yticks()



X축의 눈금을 [0, 50, 100] 으로 설정하고, Y축의 눈금은 [-2, 0, 2] 로 설정해보겠습니다.



fig = plt.figure(figsize=(12, 8))
ax = fig.add_subplot(1, 1, 1)

ax.plot(x, y)

## setting xticks, yticks
ax.set_xticks([0, 50, 100])
ax.set_yticks([-2, 0, 2])

plt.show()

matplotlib.pyplot : ax.set_xticks(), ax.set_yticks()

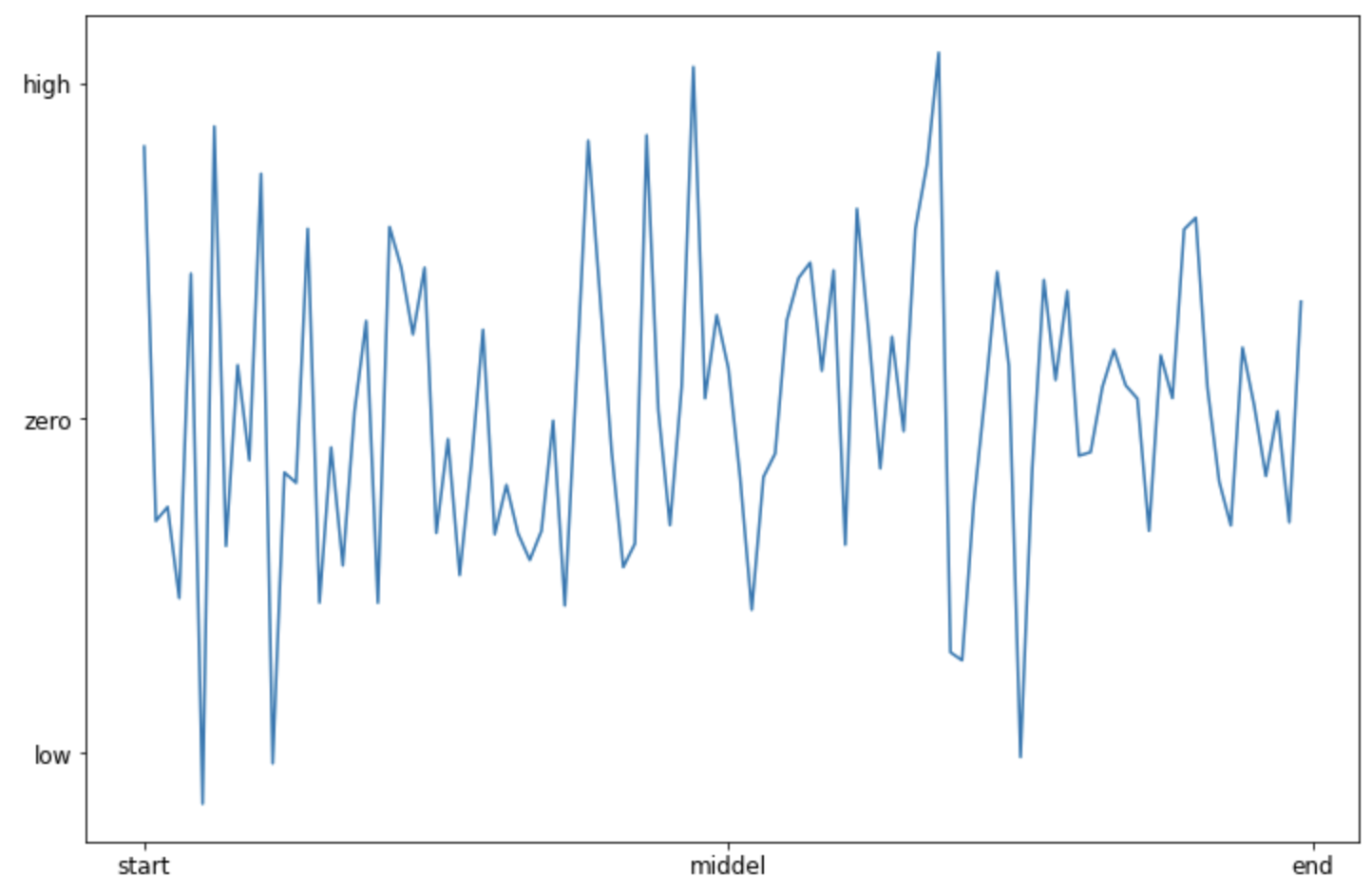

(2) 눈금 이름 설정하기 : set_xticklabels(), set_yticklabels()



X축과 Y축에 눈금이름(xticklabel, yticklabel)을 설정해줄 수도 있습니다. 이때 set_xticks(), set_yticks() 메소드로 눈금의 위치를 먼저 설정해주고, 이어서 같은 개수의 눈금 이름을 가지고 set_xticklabels(), set_yticklabels() 메소드로 눈금 이름을 설정해주면 됩니다.



fig = plt.figure(figsize=(12, 8))
ax = fig.add_subplot(1, 1, 1)

ax.plot(x, y)

## setting xticks, yticks with labels
ax.set_xticks([0, 50, 100])
ax.set_yticks([-2, 0, 2])
ax.set_xticklabels(['start', 'middel', 'end'], fontsize=12)
ax.set_yticklabels(['low', 'zero', 'high'], fontsize=12)

plt.show()

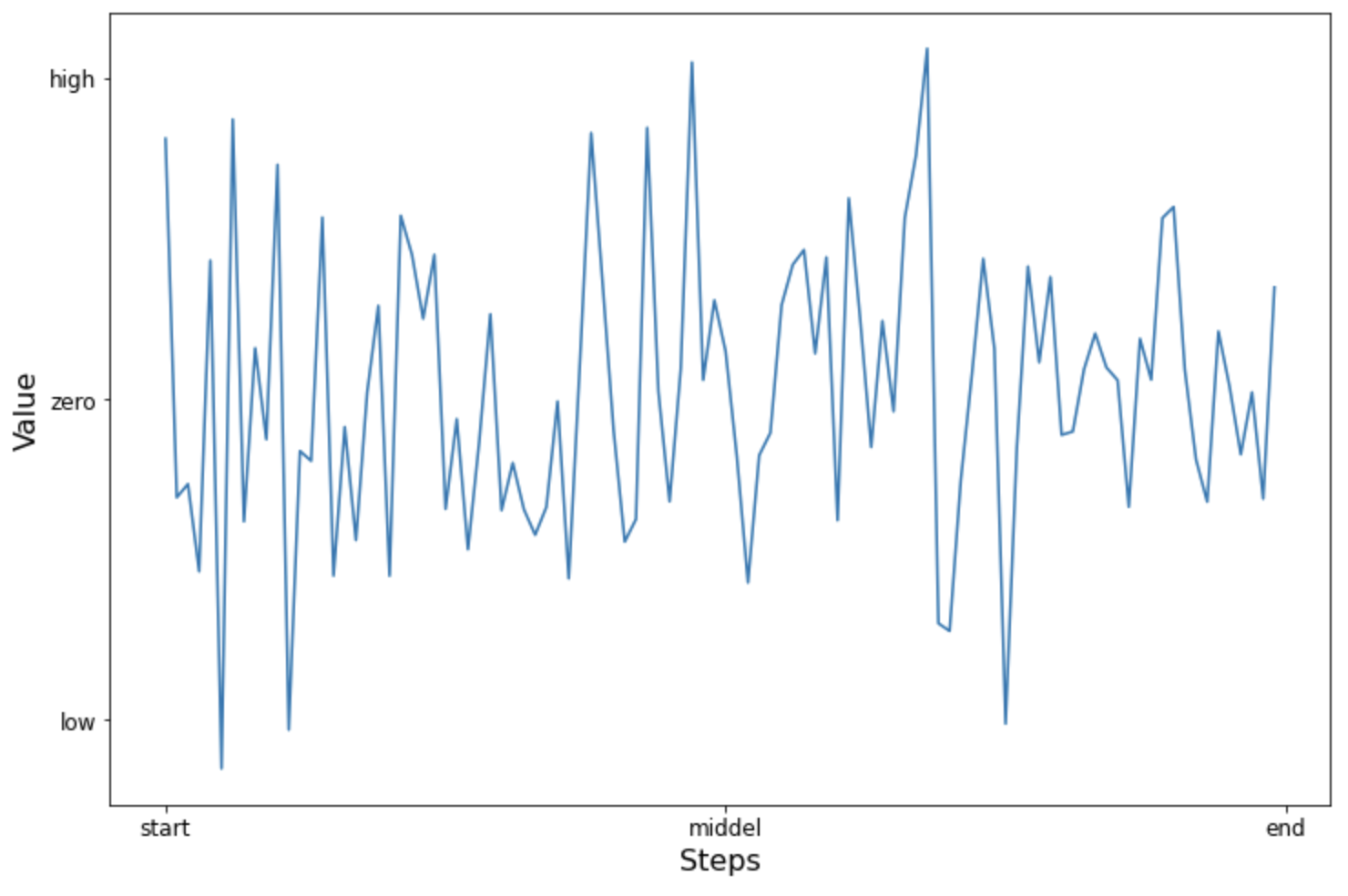

(3) 축 이름 설정하기 : set_xlabel(), set_ylabel()



set_xlabel(), set_ylabel() 메소드로 축 이름(xlabel, ylabel)을 설정해 줄 때 fontsize 매개변수를 사용해서 글자 크기를 조정할 수 있습니다.



fig = plt.figure(figsize=(12, 8))
ax = fig.add_subplot(1, 1, 1)

ax.plot(x, y)

## setting xticks, yticks with labels
ax.set_xticks([0, 50, 100])
ax.set_yticks([-2, 0, 2])
ax.set_xticklabels(['start', 'middel', 'end'], fontsize=12)
ax.set_yticklabels(['low', 'zero', 'high'], fontsize=12)

## setting xlabel, ylabel
ax.set_xlabel('Steps', fontsize=16)
ax.set_ylabel('Value', fontsize=16)

plt.show()

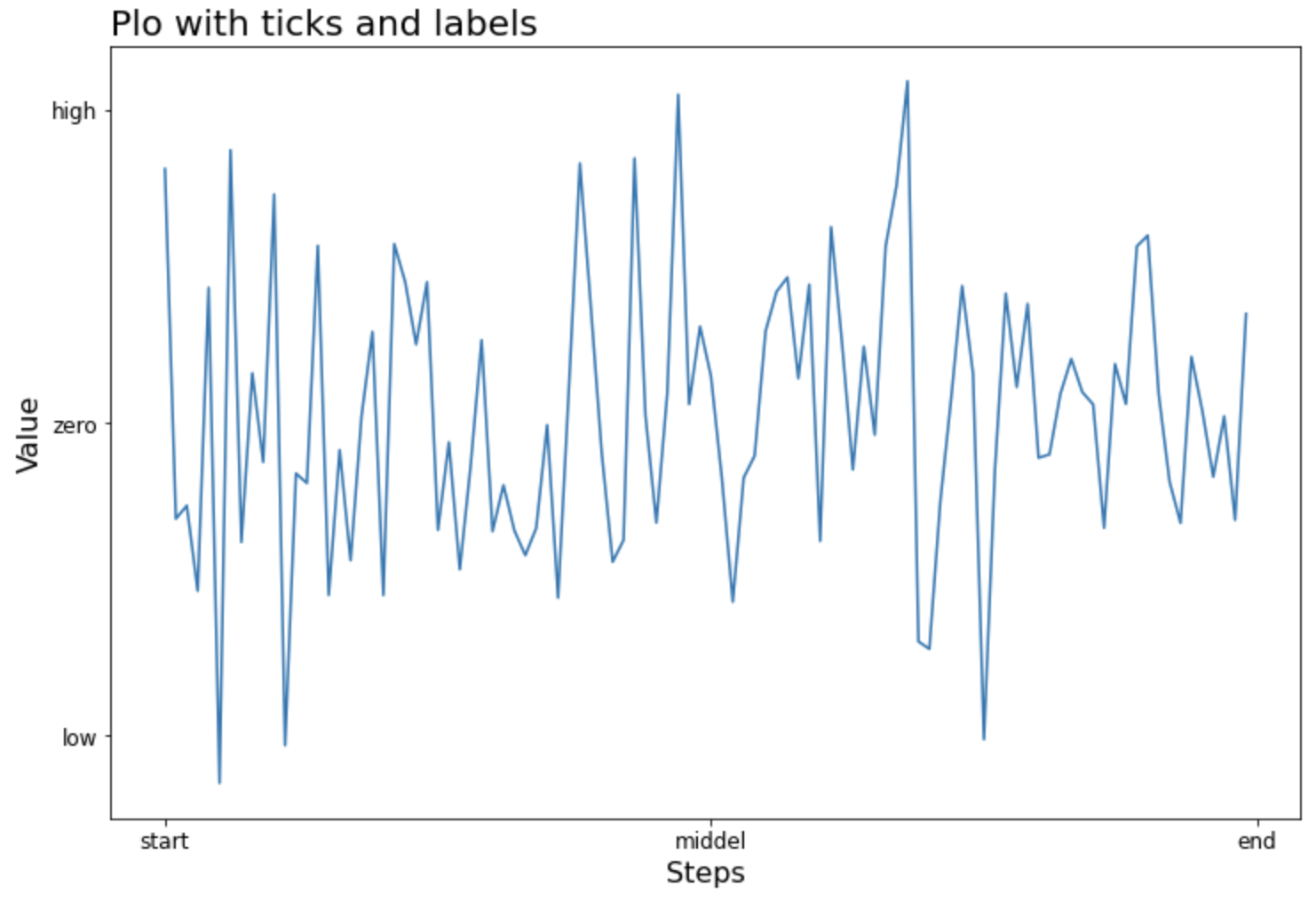

(4) 제목 설정하기 : set_title()



제목의 텍스트, 폰트 크기(fontsize), 위치(loc={'center', 'left', 'right'}) 를 설정해 줄 수 있습니다.



fig = plt.figure(figsize=(12, 8))
ax = fig.add_subplot(1, 1, 1)

ax.plot(x, y)

## setting xticks, yticks with labels
ax.set_xticks([0, 50, 100])
ax.set_yticks([-2, 0, 2])
ax.set_xticklabels(['start', 'middel', 'end'], fontsize=12)
ax.set_yticklabels(['low', 'zero', 'high'], fontsize=12)

## xlabel, ylabel
ax.set_xlabel('Steps', fontsize=16)
ax.set_ylabel('Value', fontsize=16)

# title
ax.set_title('Plo with ticks and labels',
             fontsize=20,
             loc='left') # 'center', 'right'

plt.show()

matplotlib: setting title, xlabel, xticks, xticklabels







[ Reference ]

* ax.set_xticks(): https://matplotlib.org/stable/api/_as_gen/matplotlib.axes.Axes.set_xticks.html

* ax.set_xticklabels(): https://matplotlib.org/stable/api/_as_gen/matplotlib.axes.Axes.set_xticklabels.html

* ax.set_xlabel(): https://matplotlib.org/stable/api/_as_gen/matplotlib.axes.Axes.set_xlabel.html

* ax.set_title(): https://matplotlib.org/3.1.1/api/_as_gen/matplotlib.axes.Axes.set_title.html





이번 포스팅이 많은 도움이 되었기를 바랍니다.

행복한 데이터 과학자 되세요! :-)
