지난 포스팅에서는 시간/순서를 고려한 순차 패턴 분석 (sequence pattern analysis)에 대해서 알아보았습니다.



이번 포스팅에서는 연관규칙 분석의 대상이 되는 항목의 분류체계 (Taxonomy)와 가상 항목 (Virtual Item)에 대해서 알아보겠습니다.



이번 포스팅에서 다루려는 주제는 1~2시간 짜리 연관규칙 교육 프로그램에서는 시간이 부족한 관계로 잘 안다루는 내용입니다만, 매우 중요한 부분입니다.  실전 프로젝트에서 보면 "써먹을 수 있는 규칙"이 나오느냐, 안나오느냐에 상당히 관련이 있는 부분이구요, 사실 순서상으로 보면 지금 쓰는 이 글이 연관규칙 분석을 할 때 현업(業 전문가, domain expert)과 함께 프로젝트 초반에 분석 시나리오 잡을 때 의사결정을 해야만 하는 매우 중요한 부분입니다.







1) 항목 분류 체계 (Taxonomy)



상품 구매 연관규칙을 분석한다고 가정했을 때, 상품 분류 체계를 예로 생각하시면 됩니다.  백화점, 마트, 홈쇼핑, 인터넷쇼핑몰, 슈퍼마켓 등... 유통업체는 아래와 같은 형태의 대/중/소/세/세부속성별로 계층(Hierarchy)을 가진 상품 분류 체계를 가지고 있습니다.







소분류 -> 중분류 -> 대분류 방향으로 올라갈 수록 일반화(generalization), 추상화 되며, 소분류 -> 세분류 -> 세부속성 방향으로 내려갈 수록 구체적(detail)인 항목이 됩니다.



이게 연관규칙 도출에 왜 중요한지에 대해서 예를 들어서 설명해보겠습니다.



너무 상위 항목 (대분류, 혹은 중분류)을 가지고 연관규칙을 분석하면 "실행 가능한 수준의 규칙"이 아닌 경우가 많습니다.  한마디로 업무에 적용하기가 애매한 경우입니다.  가령, 대분류를 가지고 분석을 해서 "{냉동식품} → {아동의류} 라는 연관규칙이 나왔다고 해봅시다.  '냉동식품'이나 '아동의류' 담당 매니저, 마케터에게 이 규칙을 가져가면 아마 "so what?", "나보고 뭘 어쩌라고요?" 소리 듣기 십상입니다.



반면에, 너무 하위 항목 (가령, 세부속성의 '브랜드')을 가지고 연관규칙 분석을 수행하면 당장 실행가능한 규칙이 나올 여지는 있습니다만, 단점으로는 일단 연산 시간이 무척 많이 걸립니다.  그리고 빈도수가 너무 작은 다수의 '브랜드'들의 경우 비빈방항목 pruning 원칙에 의해 규칙에 안나타날 수 있습니다.



결국 너무 상위 level이어도 안되고, 너무 하위 level이어도 안좋고 해서, 적당한(?) 수준을 찾아서 분석을 수행해야 합니다. 그리고 여기서 '적당한(?)'은 "분석 목적이 무엇인가?", "어디에 써 먹을려고 연관규칙 분석을 하는 것인가?", "최종 사용자는 누구이며 그 사용자가 만족하는 수준은 어느 level인가?" 등의 질문에 답하는 과정에서 결정이 된다고 보면 됩니다.  이런 질문에 답하려면 현업(domain expert)이 꼭 필요하겠지요?  業은 잘 모르는 분석전문가가 현업 참여없이 단독으로 taxonomy 분석 level 정해놓고 '연관규칙이 이렇게 나왔네요'하고 가져가면 그 규칙을 사용할 현업한테서 한 소리 (가령, '이거 왜 하셨어요?', '이걸로는 암것도 못하겠는걸요...') 듣고 분석을 처음부터 다시 수행해야할 수도 있습니다.



사실, 더 큰 문제는 상품분류체계(taxonomy) 관리가 잘 안되는 경우가 매우 많다는 점입니다.  MD 담당자가 새로 바뀌면 기존의 상품분류체계와 align을 안시키고 이상한 상품코드를 새로 추가하는 경우도 있구요, 단종된 상품코드는 그때 그때 정리를 해줘야 하는데요, 그대로 두고 있는 경우도 있습니다. 이거 교통정리하는게 참 고역인데요, 자칫 연관규칙 분석하는 업무량보다 상품분류체계 정비하는게 더 시간을 많이 잡아먹는, 배보다 배꼽이 더 큰 웃긴 일이 생길 수도 있습니다. -_-;



또 하나 문제는요, 상품분류체계가 마케텅의 입맛에 딱 안맞을 수 있다는 점입니다. 보통은 MD가 상품분류체계를 기획하고, 정보를 입력하고, 관리를 합니다.  그러다 보니 '마케팅' 부서의 활용 관점은 안들어가 있다고 보면 됩니다.  바로 여기서 가상항목(virtual item)에 대한 필요성이 생깁니다.







2) 가상 항목 (Virtual Item)



가상 항목 (virtual item) 이란 원래의 항목분류체계(taxonomy)에는 없는 가상의 항목을 새로 만들어 사용하는 것입니다. 가령, 아래의 예처럼 원래의 항목분류체계에는 'Handbag'과 'Watch'의 카테고리에 각 각 속해있던 상품(item)들을 '브랜드'라는 새로운 관점을 가지고 묶어서 'GUCCI handbag'과 'GUCCI watch'를 'GUCCI Products'라는 새로운 가상의(기존에는 없었던) 항목(virtual item)으로 만들고, 'DKNY handbag'과 'DKNY watch'를 'DKNY products'라는 새로운 가상의 항목(virtual item)으로 만들어서 연관규칙 분석에 사용하게 됩니다.







위의 예에서는 상품 카테고리 간 동일한 브랜드별로 virtual item을 만들어보았습니다.



이 외에도 분석해서 사용하려는 목적에 따라서 다양한 아이디어를 생각해볼 수 있습니다.

가령, 식품을 수입품과 국산품으로 구분하는 virtual item 이라든지, 유아식품 중 아토피 관련 식품이나 유기농 식품 여부 virtual item도 생각해볼 수 있습니다.  상품구매 요일(평일, 공휴일)이나 시즌, 아니면 event 성 (생일, 기념일, 00day 관련 등) 상품에 대한 virtual item도 생각해 볼 수 있겠습니다.



비빈발항목을 묶어서 빈발항목으로 만든 다음에 이에 적당한 naming을 해서 가상항목으로 만들어서 분석을 하는 것도 재치있는 분석요령입니다.







3) Segmented multiple sets mining



마지막으로, 실무 분석할 때 요긴하게 써먹곤 했던 것 하나 더 말씀드리자면, 연관규칙 도출에 영향이 클 것으로 예상되는 특정 기준, 관점이 있다면 이를 가지고 사전에 데이터셋을 나누어서 연관규칙 분석을 하라는 것입니다.



가령, 아래의 예처럼 상품 연관구매 규칙을 분석한다고 했을 때, 성(gender)과 연령(age)에 따라서 상품 구매 패턴이 큰 차이를 보일 것이라고 예상을 한다면 성별과 연령대별로 segments를 나누어서 각 segment별로 나누어서 연관구매규칙을 분석하면 된다는 뜻입니다.







물론 지지난번에 포스팅했던 '범주형 및 연속형 데이터의 연관규칙 분석' 방법을 활용해서 연령대, 성별을 이항변수화(binarization)하여 연관규칙 분석을 수행해도 되긴 합니다.  편한 방법을 사용하시면 되겠습니다.



다음 포스팅에서는 군집분석(Clustering)에 대해서 알아보도록 하겠습니다.



이번 포스팅이 도움이 되었다면 아래의 '공감 ~♡'를 꾸욱 눌러주세요. ^^

(Tistory 블로그는 포스팅글별로 몇 명이 봤는지 집계해주는 기능이 없어서요, 어떤 글을 많이 보고 호응이 좋은지 알고 싶어서 그렇습니다)



저작자 표시 비영리 변경 금지
신고
크리에이티브 커먼즈 라이선스
Creative Commons License
Posted by R Friend R_Friend

지난번 포스팅에서는 대용량 데이터로 부터 효율적으로 연관규칙(association rules)을 도출할 수 있는 apriori algorithm 에 대하여 알아보았습니다.



이번 포스팅에서는 R의 arules package를 가지고 분석하는 방법을 예를 들어서 설명하도록 하겠습니다.

(그동안 선형대수랑 기계학습 이론 내용만 포스팅하다보니 R 사용법 포스팅한지가 너무 오래된거 같아요. ^^;)



arules package는 Apriori algorithm으로 구현되었 있습니다.







1. arules package 설치 및 library(arules)로 로딩



aruels package는 base package가 아니므로 별도 설치 필요합니다.





 > install.packages("arules")
Installing package into ‘C:/Users/Owner/Documents/R/win-library/3.2’
(as ‘lib’ is unspecified)
trying URL 'https://cran.rstudio.com/bin/windows/contrib/3.2/arules_1.4-1.zip'
Content type 'application/zip' length 1885514 bytes (1.8 MB)
downloaded 1.8 MB

package ‘arules’ successfully unpacked and MD5 sums checked

The downloaded binary packages are in
C:\Users\Owner\AppData\Local\Temp\Rtmp4sJVWg\downloaded_packages
> library(arules)
필요한 패키지를 로딩중입니다: Matrix

다음의 패키지를 부착합니다: ‘arules’

The following objects are masked from ‘package:base’:

    abbreviate, write

Warning message:
패키지 ‘arules’는 R 버전 3.2.5에서 작성되었습니다





2. 데이터 확보 및 탐색



분석에 사용할 데이터는 Epub 거래 데이터셋 입니다.  Help에 'Epub' 을 검색해보면 아래와 같은 설명이 나옵니다. Vienna University of Economics and Business Administration에서의 2003~2008년까지 기간 동안 전자책 다운로드 이력/거래 데이터입니다.



> help(Epub)





Epub {arules}

R Documentation

Epub Data Set

Description

The Epub data set contains the download history of documents from the electronic publication platform of the Vienna University of Economics and Business Administration. The data was recorded between Jan 2003 and Dec 2008.

Usage

data(Epub)

Format

Object of class transactions with 15729 transactions and 936 items. Item labels are document IDs of the from "doc\_11d". Session IDs and time stamps for transactions are also provided.

Author(s)

Michael Hahsler

Source

Provided by Michael Hahsler from ePub-WU at http://epub.wu-wien.ac.at.







data(Epub)로 로딩하고 summary(Epub)로 데이터셋 요약정보를 살펴보겠습니다.

- sparse format 형식으로 저장된 itemMatrix의 거래(transactions) 데이터셋이며,

- 15,729개의 행(즉, 거래)과 936개의 열(items)으로 구성되어 있습니다.

- 밀도(density)가 0.1758755% 라고 되어 있는데요, 전체 15729*936개의 cell 중에서 0.1758% 의 cell에 거래가 발생해서 숫자가 차 있다는 뜻입니다. (일부 책벌레 애독자가 한꺼번에 다수의 책을 사고, 대부분의 독자는 item 1개나 2개 단품 위주로 샀기 때문에 이렇게 밀도가 낮겠지요?)

- 'most frequent items' 는 거래 빈도가 가장 많은 top 5의 품목명과 거래빈도를 제시해주고 있습니다.

  (doc_11d 가 356회 거래 빈도 발생으로 1위)

- 'element (itemset/transaction) length distribution' 은 하나의 거래 장바구니(즉, row 1개별로)에 품목(item)의 개수별로 몇 번의 거래가 있었는지를 나타냅니다.

(장바구니에 item 1개 짜리 단품만 거래한 경우가 11,615건으로서 가장 많고, item 2개 거래는 2,189건이군요)

- 마지막에 item 정보의 label 형식과 transaction ID, TimeStamp 정보의 format 예시가 나옵니다.



> data(Epub)
> summary(Epub)
transactions as itemMatrix in sparse format with
 15729 rows (elements/itemsets/transactions) and
 936 columns (items) and a density of 0.001758755

most frequent items:
doc_11d doc_813 doc_4c6 doc_955 doc_698 (Other)
    356     329     288     282     245   24393

element (itemset/transaction) length distribution:
sizes
    1     2     3     4     5     6     7     8     9    10    11    12    13    14
11615  2189   854   409   198   121    93    50    42    34    26    12    10    10
   15    16    17    18    19    20    21    22    23    24    25    26    27    28
    6     8     6     5     8     2     2     3     2     3     4     5     1     1
   30    34    36    38    41    43    52    58
    1     2     1     2     1     1     1     1

   Min. 1st Qu.  Median    Mean 3rd Qu.    Max.
  1.000   1.000   1.000   1.646   2.000  58.000

includes extended item information - examples:
   labels
1 doc_11d
2 doc_13d
3 doc_14c

includes extended transaction information - examples:
    transactionID           TimeStamp
10792  session_4795 2003-01-02 10:59:00
10793  session_4797 2003-01-02 21:46:01
10794  session_479a 2003-01-03 00:50:38





참고로, R을 분석에 많이 사용해본 분이라면 dataframe 형식의 데이터셋을 많이 사용해보셨을 텐데요, 연관규칙분석에서 사용할 itemMatrix in sparse format 형식의 데이터셋과 비교해보면 아래와 같이 차이가 있습니다.  위에서 Epub 데이터셋의 density가 0.1758%로서 item별 matrix cell의 거의 대부분이 숭숭 비어있다고 했는데요, 비어있는 cell까지 모두 저장하려면 메모리 비효율이 발생하므로 cell의 차있는 부분(즉, 거래발생 항목, nonzero elements)에 대해서만 효율적으로 데이터를 저장해놓는 방식이 itemMatrix in sparse format 형식입니다. 저장 효율이 좋아지는 대신 반대급부로 access하는 것이나 저장구조는 좀 복잡해집니다.

(행렬의 대부분의 cell이 '0'이면 sparse matrix 라고 하며, 그 반대는 dense matrix 라고 합니다.)



csv 파일을 dataframe 으로 업로드할 때 read.csv() 함수를 사용하는 것처럼, transaction 데이터를 연관규칙분석을 위해 sparse format의 itemMatrix로 업로드하기 위해서는 read.transactions("dataset.csv") 함수를 사용합니다.













이번에는 inspect() 함수를 사용해서 거래 데이터 10개만 뽑아서 살펴보겠습니다.



 > ## check itemsets in sparse matrix

> inspect(Epub[1:10])
      items                    transactionID TimeStamp
10792 {doc_154}                session_4795  2003-01-02 10:59:00
10793 {doc_3d6}                session_4797  2003-01-02 21:46:01
10794 {doc_16f}                session_479a  2003-01-03 00:50:38
10795 {doc_11d,doc_1a7,doc_f4} session_47b7  2003-01-03 08:55:50
10796 {doc_83}                 session_47bb  2003-01-03 11:27:44
10797 {doc_11d}                session_47c2  2003-01-04 00:18:04
10798 {doc_368}                session_47cb  2003-01-04 04:40:57
10799 {doc_11d,doc_192}        session_47d8  2003-01-04 09:00:01
10800 {doc_364}                session_47e2  2003-01-05 02:48:36
10801 {doc_ec}                 session_47e7  2003-01-05 05:58:48







다음으로 itemFrequency() 함수를 이용해서 거래품목(item)별로 거래에서 차지하는 비율(support)를 살펴보겠습니다. Epub[ , 1:10] 으로 앞에 10개만 indexing 해왔습니다.



> ## support per item: itemFrequency()
> itemFrequency(Epub[ , 1:10])
     doc_11d      doc_13d      doc_14c      doc_14e      doc_150      doc_151
0.0226333524 0.0009536525 0.0024794965 0.0017801513 0.0015894208 0.0007629220
     doc_153      doc_154      doc_155      doc_156
0.0006357683 0.0013351135 0.0010808062 0.0031152648







itemFrequencyPlot(dataset, support = xx) 함수를 이용해서 지지도 1% 이상의 item에 대해 막대그래프를 그려보겠습니다.



> ## item frequency plot : itemFrequentPlot()
> itemFrequencyPlot(Epub, support = 0.01, main = "item frequency plot above support 1%")







이번에는 itemFrequencyPlot(dataset, topN = xx) 함수를 사용해서 support 상위 30개의 막대그래프를 그려보겠습니다. support 1등 item이 'doc_11d'이고 2~2.5% 사이로군요. 30등 tiem은 'doc_3ec'이고 support가 약 1% 이네요.



> ## item frequency plot top 30 : itemFrequencyPlot(,topN)
> itemFrequencyPlot(Epub, topN = 30, main = "support top 30 items")









아래는 image()함수sample()함수를 이용해서 500개의 무작위 샘플을 가지고 matrix diagram을 그려본 것입니다.  그림의 점들은 거래가 발생한 item을 의미합니다. 이 그림만 봐서는 어떤 패턴이 있는지 알기가 어렵지요? ^^'



> # matrix diagram : image()
> image(sample(Epub, 500, replace = FALSE), main = "matrix diagram")











3. 연관규칙 분석 (association rule analysis)



arules 패키지의 apriori() 함수를 이용해서 연관규칙을 분석해보겠습니다.



parameter 에 list로 minimum support, minimum confidence, minimum length 를 지정해주면 이를 충족시키지 못하는 superset에 대해서는 pruning 을 해서 빠르게 연관규칙을 찾아줍니다.



그런데, 아래 예시에서는 minumum support = 0.01 로 했더니 기준이 너무 높았던지 연관규칙이 '0'개 나왔네요.





> ## association rule analysis : apriori()
> Epub_rule <- apriori(data = Epub,
+                      parameter = list(support = 0.01,
+                                       confidence = 0.20,
+                                       minlen = 2))
Apriori

Parameter specification:
 confidence minval smax arem  aval originalSupport support minlen maxlen target   ext
        0.2    0.1    1 none FALSE            TRUE    0.01      2     10  rules FALSE

Algorithmic control:
 filter tree heap memopt load sort verbose
    0.1 TRUE TRUE  FALSE TRUE    2    TRUE

Absolute minimum support count: 157

set item appearances ...[0 item(s)] done [0.00s].
set transactions ...[936 item(s), 15729 transaction(s)] done [0.00s].
sorting and recoding items ... [19 item(s)] done [0.00s].
creating transaction tree ... done [0.00s].
checking subsets of size 1 2 done [0.00s].
writing ... [0 rule(s)] done [0.00s].
creating S4 object  ... done [0.00s]





minumum support 기준을 0.001 로 낮추어서 다시 한번 분석을 해보겠습니다.

아래처럼 결과가 나왔습니다.  연관규칙 분석은 기본 개념과 결과를 해석할 줄 알면 분석툴로 분석하는 것은 이처럼 매우 쉽습니다. (컴퓨터는 연산해야할 일이 엄청 많지만요...)



> # re-setting minimum support from 0.01 to 0.001
> Epub_rule_2 <- apriori(data = Epub,
+                      parameter = list(support = 0.001,
+                                       confidence = 0.20,
+                                       minlen = 2))
Apriori

Parameter specification:
 confidence minval smax arem  aval originalSupport support minlen maxlen target   ext
        0.2    0.1    1 none FALSE            TRUE   0.001      2     10  rules FALSE

Algorithmic control:
 filter tree heap memopt load sort verbose
    0.1 TRUE TRUE  FALSE TRUE    2    TRUE

Absolute minimum support count: 15

set item appearances ...[0 item(s)] done [0.00s].
set transactions ...[936 item(s), 15729 transaction(s)] done [0.00s].
sorting and recoding items ... [481 item(s)] done [0.00s].
creating transaction tree ... done [0.02s].
checking subsets of size 1 2 3 done [0.00s].
writing ... [65 rule(s)] done [0.00s].
creating S4 object  ... done [0.00s]



> Epub_rule_2
set of 65 rules







4. 연관규칙 조회 및 평가



연관규칙을 Epub_rule 이라는 객체에 저장을 해두었으므로, summary() 함수를 써서 연관규칙에 대해 개략적으로 파악을 해보면 아래와 같습니다.



62개 rule이 2개 item으로 이루어져 있고, 3개 rule은 3개 item으로 구성되있군요. 지지도(support), 신뢰도(confidence), 향상도(lift)에 대한 기초통계량도 같이 제시가 되었는데요, 향상도 최소값이 11.19로서 전반적으로 꽤 높군요.



> summary(Epub_rule_2)
set of 65 rules

rule length distribution (lhs + rhs):sizes
 2  3
62  3

   Min. 1st Qu.  Median    Mean 3rd Qu.    Max.
  2.000   2.000   2.000   2.046   2.000   3.000

summary of quality measures:
    support           confidence          lift
 Min.   :0.001017   Min.   :0.2048   Min.   : 11.19
 1st Qu.:0.001081   1st Qu.:0.2388   1st Qu.: 34.02
 Median :0.001208   Median :0.2874   Median : 59.47
 Mean   :0.001435   Mean   :0.3571   Mean   :105.16
 3rd Qu.:0.001526   3rd Qu.:0.3696   3rd Qu.:100.71
 Max.   :0.004069   Max.   :0.8947   Max.   :454.75

mining info:
 data ntransactions support confidence
 Epub         15729   0.001        0.2







연관규칙을 평가하기 위해 개별 규칙(rule)을 inspect()함수를 사용해서 살펴보겠습니다.  아래 결과에 1~20개의 rule을 제시했는데요, lhs : Left-hand side, rhs : Right-hand side 를 의미합니다.



> # inspection of 1~20 association rules : inspect() > inspect(Epub_rule_2[1:20]) lhs rhs support confidence lift 1 {doc_506} => {doc_507} 0.001207960 0.6551724 303.09432 2 {doc_507} => {doc_506} 0.001207960 0.5588235 303.09432 3 {doc_470} => {doc_4c6} 0.001080806 0.2048193 11.18612 4 {doc_714} => {doc_574} 0.001080806 0.3695652 113.97826 5 {doc_574} => {doc_714} 0.001080806 0.3333333 113.97826 6 {doc_4bf} => {doc_4ac} 0.001080806 0.5000000 77.10294 7 {doc_6e9} => {doc_6e8} 0.001207960 0.6785714 333.53906 8 {doc_6e8} => {doc_6e9} 0.001207960 0.5937500 333.53906 9 {doc_6e9} => {doc_6e7} 0.001271537 0.7142857 321.00000 10 {doc_6e7} => {doc_6e9} 0.001271537 0.5714286 321.00000 11 {doc_749} => {doc_74a} 0.001017229 0.3555556 86.03897 12 {doc_74a} => {doc_749} 0.001017229 0.2461538 86.03897 13 {doc_6e8} => {doc_6e7} 0.001335113 0.6562500 294.91875 14 {doc_6e7} => {doc_6e8} 0.001335113 0.6000000 294.91875 15 {doc_3d6} => {doc_3c4} 0.001144383 0.2465753 79.15068 16 {doc_3c4} => {doc_3d6} 0.001144383 0.3673469 79.15068 17 {doc_3d6} => {doc_4b4} 0.001017229 0.2191781 51.45451 18 {doc_4b4} => {doc_3d6} 0.001017229 0.2388060 51.45451 19 {doc_3c4} => {doc_574} 0.001017229 0.3265306 100.70588 20 {doc_574} => {doc_3c4} 0.001017229 0.3137255 100.70588







위처럼 주욱 나열을 해놓으면 rule이 수백, 수천개가 되면 일일이 눈으로 보고 평가하기가 쉽지가 않습니다.  봐야할 rule이 많을 때는 sort() 함수를 써서 분석가가 보고자하는 기준에 맞게 by 매개변수로 정렬을 하여 우선순위를 뒤서 보면 유용합니다.  아래 예는 lift 를 기준으로 상위 20개 연관규칙을 정렬해보았습니다.  매우 유용하지요?!!





> # sorting association rules by lift : sort( , by = "lift") > inspect(sort(Epub_rule_2, by = "lift")[1:20]) lhs rhs support confidence lift 65 {doc_6e7,doc_6e8} => {doc_6e9} 0.001080806 0.8095238 454.75000 64 {doc_6e7,doc_6e9} => {doc_6e8} 0.001080806 0.8500000 417.80156 63 {doc_6e8,doc_6e9} => {doc_6e7} 0.001080806 0.8947368 402.09474 7 {doc_6e9} => {doc_6e8} 0.001207960 0.6785714 333.53906 8 {doc_6e8} => {doc_6e9} 0.001207960 0.5937500 333.53906 9 {doc_6e9} => {doc_6e7} 0.001271537 0.7142857 321.00000 10 {doc_6e7} => {doc_6e9} 0.001271537 0.5714286 321.00000 1 {doc_506} => {doc_507} 0.001207960 0.6551724 303.09432 2 {doc_507} => {doc_506} 0.001207960 0.5588235 303.09432 13 {doc_6e8} => {doc_6e7} 0.001335113 0.6562500 294.91875 14 {doc_6e7} => {doc_6e8} 0.001335113 0.6000000 294.91875 39 {doc_87c} => {doc_882} 0.001335113 0.6000000 171.58909 40 {doc_882} => {doc_87c} 0.001335113 0.3818182 171.58909 4 {doc_714} => {doc_574} 0.001080806 0.3695652 113.97826 5 {doc_574} => {doc_714} 0.001080806 0.3333333 113.97826 20 {doc_574} => {doc_3c4} 0.001017229 0.3137255 100.70588 19 {doc_3c4} => {doc_574} 0.001017229 0.3265306 100.70588 22 {doc_4b4} => {doc_3c4} 0.001207960 0.2835821 91.02985 21 {doc_3c4} => {doc_4b4} 0.001207960 0.3877551 91.02985 11 {doc_749} => {doc_74a} 0.001017229 0.3555556 86.03897







아래는 정렬 기준을 '지지도(support)'로 해서 top 20 연관규칙을 뽑아본 것입니다.  편하고 좋지요?!



> # sorting association rules by support : sort(, by = "support")
> inspect(sort(Epub_rule_2, by = "support")[1:20])
   lhs          rhs       support     confidence lift
50 {doc_72f} => {doc_813} 0.004068917 0.3516484   16.81178
45 {doc_4ac} => {doc_16e} 0.002797381 0.4313725   53.42566
46 {doc_16e} => {doc_4ac} 0.002797381 0.3464567   53.42566
62 {doc_364} => {doc_71}  0.002733804 0.2336957   15.91255
60 {doc_60e} => {doc_6bf} 0.002670227 0.2745098   21.06227
61 {doc_6bf} => {doc_60e} 0.002670227 0.2048780   21.06227
49 {doc_972} => {doc_8f9} 0.002161612 0.2281879   18.69358
58 {doc_1a2} => {doc_4c7} 0.002098035 0.2391304   17.99657
56 {doc_424} => {doc_359} 0.001843728 0.3020833   44.40625
57 {doc_359} => {doc_424} 0.001843728 0.2710280   44.40625
47 {doc_4da} => {doc_84b} 0.001780151 0.2314050   34.01653
48 {doc_84b} => {doc_4da} 0.001780151 0.2616822   34.01653
52 {doc_8a8} => {doc_8af} 0.001716574 0.2903226   47.07715
53 {doc_8af} => {doc_8a8} 0.001716574 0.2783505   47.07715
27 {doc_803} => {doc_3fc} 0.001589421 0.3289474   59.47142
28 {doc_3fc} => {doc_803} 0.001589421 0.2873563   59.47142
55 {doc_466} => {doc_19f} 0.001525844 0.2264151   25.80640
59 {doc_359} => {doc_4c7} 0.001398690 0.2056075   15.47368
13 {doc_6e8} => {doc_6e7} 0.001335113 0.6562500  294.91875
14 {doc_6e7} => {doc_6e8} 0.001335113 0.6000000  294.91875









또 하나 유용한 tip이 있다면 subset() 함수를 써서 관심이 있는 item이 포함된 연관규칙만 선별해서 보는 방법입니다.  subset()함수를 이용해 연관규칙에서 "doc_72f"나 "doc_4ac"를 포함하는 규칙을 선별하는 방법은 아래와 같습니다.





> # subset of association rules : subset()
> rule_interest <- subset(Epub_rule_2, items %in% c("doc_72f", "doc_4ac"))
> inspect(rule_interest)
   lhs          rhs       support     confidence lift
6  {doc_4bf} => {doc_4ac} 0.001080806 0.5000000  77.10294
45 {doc_4ac} => {doc_16e} 0.002797381 0.4313725  53.42566
46 {doc_16e} => {doc_4ac} 0.002797381 0.3464567  53.42566
50 {doc_72f} => {doc_813} 0.004068917 0.3516484  16.81178







연관규칙을 찾을 때 왼쪽(lhs : Left-hand side)이나 오른쪽(rhs: Right-hand side)을 기준으로 원하는 항목(item)이 포함된 규칙만 찾고 싶을 때는 아래와 같이 lhs 나 rhs 조건을 주면 됩니다.



> # subset with left-hand side item : subset(lhs %in% "item")
> rule_interest_lhs <- subset(Epub_rule_2, lhs %in% c("doc_72f", "doc_4ac"))
> inspect(rule_interest_lhs)
   lhs          rhs       support     confidence lift
45 {doc_4ac} => {doc_16e} 0.002797381 0.4313725  53.42566
50 {doc_72f} => {doc_813} 0.004068917 0.3516484  16.81178







위에서는 사용한 %in% (select itemsets matching any given item) 조건은 적어도 하나의 제품이라도 존재하면 연관규칙을 indexing해온다는 뜻입니다.  이에 반해 %pin% (partial matching) 는 부분 일치만 하더라도, %ain% (select only itemsets matching all given item) 는 완전한 일치를 할 때만 indexing을 하게 됩니다.



아래에 item 이름에 부분적으로라도 "60e"라는 철자가 들어가 있는 item이 들어가 있는 연관규칙을 부분집합으로 indexing해오는 예를 들어보겠습니다.  이 기능도 꽤 유용하겠지요?



> # partial subset : %pin%
> rule_interest_pin <- subset(Epub_rule_2, items %pin% c("60e"))
> inspect(rule_interest_pin)
   lhs          rhs       support     confidence lift
60 {doc_60e} => {doc_6bf} 0.002670227 0.2745098  21.06227
61 {doc_6bf} => {doc_60e} 0.002670227 0.2048780  21.06227









Rule의 왼쪽에 "doc_6e8"과 "doc_6e9" item을 동시에 정확히 가지고 있는 rule을 "ain" 을 사용해서 선별해보면 아래와 같습니다.



> rule_interest_lhs_ain <- subset(Epub_rule_2, lhs %ain% c("doc_6e8", "doc_6e9"))
> inspect(rule_interest_lhs_ain)
    lhs                  rhs       support     confidence lift
[1] {doc_6e8,doc_6e9} => {doc_6e7} 0.001080806 0.8947368  402.094









support, confidence, lift 조건을 추가해서 부분집합(subset)을 취할 수도 있습니다.  아래 예는 신뢰도(confidence) 0.25 초과하는 rule 을 선별하라는 조건을 추가하였습니다.  참 편하지요?!



> # partial subset with confidence condition : %pin%, confidence
> rule_interest_pin_conf <- subset(Epub_rule_2, items %pin% c("60e") & confidence > 0.25)
> inspect(rule_interest_pin_conf)
   lhs          rhs       support     confidence lift
60 {doc_60e} => {doc_6bf} 0.002670227 0.2745098  21.06227









5. 연관규칙의 시각화 : arulesViz package



arulesViz package를 사용해서 연관규칙을 시각화해보겠습니다.





  • Scatter plot for association rules

> install.packages("arulesViz")
> library(arulesViz)

>

> # scatter plot of association rules
> plot(Epub_rule_2)









  • Grouped matrix for assocation rules

> # grouped matrix for association rules
> plot(sort(Epub_rule_2, by = "support")[1:20], method = "grouped")



* 65개 rule을 모두 그리니깐 너무 작게 나와서 support 기준 상위 20개만 선별해서 그렸음

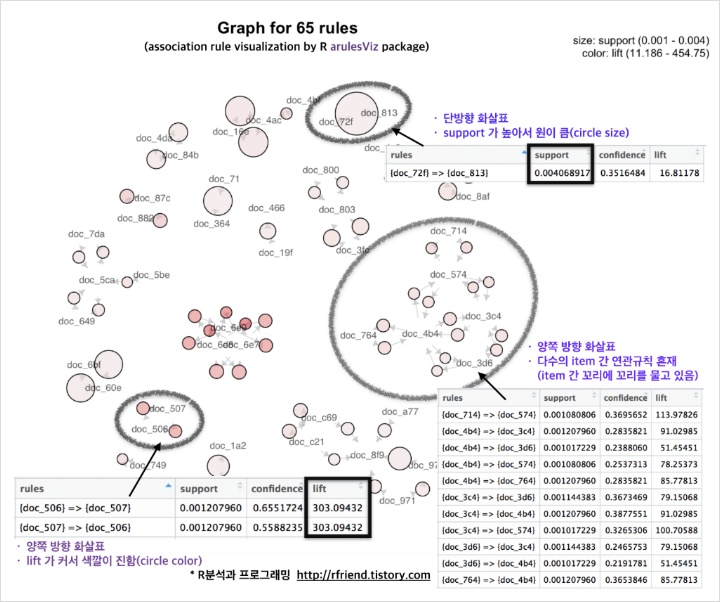

  • Network Graph for assocation rules

참고로 아래 그래프의 원은 item element가 아니라 {item} → {item} 연관규칙의 지지도(support)를 나타냅니다. 지지도에 따라 원의 크기가 비례합니다. 색깔은 향상도(Lift)를 나타냅니다. 색깔이 진할수록 향상도가 높습니다. 그런데 화살표(from lhs to rhs)가 그려지다 말아서 그래프가 영... 어색합니다. -_-???





> # Graph for association rules
> plot(Epub_rule_2, method = "graph", control = list(type="items"))











6. 연관규칙을 CSV 파일로 저장



마지막으로 write() 함수를 사용해서 분석한 연관규칙을 CSV 파일로 저장해보겠습니다.  나중에 엑셀로 불러다가 후속 분석/작업하는데 필요할 수도 있겠지요?  file = "경로" 지정할 때 경로구분표시가 '\'가 아니라 '/' 로 해주어야 하는 것에 주의하시기 바랍니다. Windows 탐색기의 경로 그대로 복사해다가 붙이면 경로구분표시가 '\' 되어 있어서 오류납니다.



> # saving in CSV format : write() > write(Epub_rule_2, + file = "C:/Users/Owner/Documents/R/Epub_rule.csv", + sep = ",", + quote = TRUE, + row.names = FALSE)







마지막으로 as() 함수를 이용하여 연관규칙을 데이터프레임(dataframe) 구조로 변환해서 저장해보겠습니다.  연관규칙이 데이터프레임으로 되어있으면 다른 분석할 때 가져다 쓰기에 편하겠지요?



> # transforming into dataframe
> Epub_rule_df <- as(Epub_rule_2, "data.frame")





> str(Epub_rule_df)
'data.frame':	65 obs. of  4 variables:
 $ rules     : Factor w/ 65 levels "{doc_16e} => {doc_4ac}",..: 22 23 14 44 26 20 43 41 42 38 ...
 $ support   : num  0.00121 0.00121 0.00108 0.00108 0.00108 ...
 $ confidence: num  0.655 0.559 0.205 0.37 0.333 ...
 $ lift      : num  303.1 303.1 11.2 114 114 ...







데이터프레임으로 만들었으니 이전 포스팅에서 배웠던 IS(Interest-Support) Measure 와 교차지지도(cross support) 흥미측도를 생성할 수 있습니다.  R arules 패키지에서 자동으로 생성해주는 것은 지지도(support), 신뢰도(confidence), 향상도(lift) 3개뿐이다 보니 IS측도나 교차지지도는 직접 코딩해서 계산해줘야 합니다.



아래 예시는 IS 기준으로 내림차순한 다음에 IS측도 상위 10개만 indexing한 것입니다.  (교차지지도는 최소지지도, 최대지지도 구해서 나눠줘야 하는 복잡함이 있으므로 패쓰... ^^; )



> # IS(Interest-Support) measure = sqrt(lift(A,B)*support(A,B))
> Epub_rule_df <- transform(Epub_rule_df, IS = sqrt(lift*support))
> Epub_rule_df[order(-Epub_rule_df$IS), ][1:10, ]
                            rules     support confidence     lift        IS
65 {doc_6e7,doc_6e8} => {doc_6e9} 0.001080806  0.8095238 454.7500 0.7010682
64 {doc_6e7,doc_6e9} => {doc_6e8} 0.001080806  0.8500000 417.8016 0.6719840
63 {doc_6e8,doc_6e9} => {doc_6e7} 0.001080806  0.8947368 402.0947 0.6592317
9          {doc_6e9} => {doc_6e7} 0.001271537  0.7142857 321.0000 0.6388766
10         {doc_6e7} => {doc_6e9} 0.001271537  0.5714286 321.0000 0.6388766
7          {doc_6e9} => {doc_6e8} 0.001207960  0.6785714 333.5391 0.6347454
8          {doc_6e8} => {doc_6e9} 0.001207960  0.5937500 333.5391 0.6347454
13         {doc_6e8} => {doc_6e7} 0.001335113  0.6562500 294.9187 0.6274950
14         {doc_6e7} => {doc_6e8} 0.001335113  0.6000000 294.9187 0.6274950
1          {doc_506} => {doc_507} 0.001207960  0.6551724 303.0943 0.6050833







이상으로 R arules 패키지를 사용해서 연관규칙 분석하는 방법을 마치도록 하겠습니다.



다음번 포스팅에서는 범주형 데이터의 연관분석에 대하여 알아보도록 하겠습니다.



이번 포스팅이 도움이 되었다면 아래의 '공감 ~♡'를 꾸욱 눌러주세요.








연관규칙 분석을 위해 transactions format으로 데이터를 변환하는 방법에 대한 질문이 자주 있어서 아래와 같이 데이터 유형별로 예를 들어 정리하였습니다. 참고하세요.





##==== [참고] List를 transactons format 으로 변환하기 ====





> ##------------------------------------------
> ## List -> transactions 자료로 변환
> ##------------------------------------------
> # transaction list
> tr_list <- list(c("a", "b"),
+                 c("a", "c"),
+                 c("b", "c", "d"),
+                 c("a", "e"),
+                 c("c", "d", "e"))
> # set transaction names
> names(tr_list) <- paste("tr", c(1:5), sep = "_")
> tr_list
$tr_1
[1] "a" "b"

$tr_2
[1] "a" "c"

$tr_3
[1] "b" "c" "d"

$tr_4
[1] "a" "e"

$tr_5
[1] "c" "d" "e"

> tr <- as(tr_list, "transactions")
> tr
transactions in sparse format with
 5 transactions (rows) and
 5 items (columns)
> summary(tr)
transactions as itemMatrix in sparse format with
 5 rows (elements/itemsets/transactions) and
 5 columns (items) and a density of 0.48

most frequent items:
      a       c       b       d       e (Other)
      3       3       2       2       2       0

element (itemset/transaction) length distribution:
sizes
2 3
3 2

   Min. 1st Qu.  Median    Mean 3rd Qu.    Max.
    2.0     2.0     2.0     2.4     3.0     3.0

includes extended item information - examples:
  labels
1      a
2      b
3      c

includes extended transaction information - examples:
  transactionID
1          tr_1
2          tr_2
3          tr_3









##==== [참고] Matrix를 transactions format 으로 변환하기 ====





> ##-------------------------------------------
> ## Matrix -> transactions 자료로 변환
> ##-------------------------------------------
> tr_matrix <- matrix(c(1, 1, 0, 0, 0,
+                       1, 0, 1, 0, 0,
+                       0, 1 , 1, 1, 0,
+                       1, 0, 0, 0, 1,
+                       0, 0, 1, 1, 1),
+                     ncol = 5)
> # set dim names
> dimnames(tr_matrix) <- list(c("a", "b", "c", "d", "e"),
+ paste("tr", c(1:5), sep = "_"))
> tr_matrix
  tr_1 tr_2 tr_3 tr_4 tr_5
a    1    1    0    1    0
b    1    0    1    0    0
c    0    1    1    0    1
d    0    0    1    0    1
e    0    0    0    1    1
> # coerce into transactions
> tr2 <- as(tr_matrix, "transactions")
> tr2
transactions in sparse format with
 5 transactions (rows) and
 5 items (columns)
> summary(tr2)
transactions as itemMatrix in sparse format with
 5 rows (elements/itemsets/transactions) and
 5 columns (items) and a density of 0.48

most frequent items:
   tr_3    tr_5    tr_1    tr_2    tr_4 (Other)
      3       3       2       2       2       0

element (itemset/transaction) length distribution:
sizes
2 3
3 2

   Min. 1st Qu.  Median    Mean 3rd Qu.    Max.
    2.0     2.0     2.0     2.4     3.0     3.0

includes extended item information - examples:
  labels
1   tr_1
2   tr_2
3   tr_3

includes extended transaction information - examples:
  transactionID
1             a
2             b
3             c









##==== [참고] DataFrame을 transactions format 으로 변환하기 ( 1 ) ====





> ##------------------------------------------------
> ## data.frame -> transactions 자료로 변환
> ##------------------------------------------------
> tr_dataframe <- data.frame(
+   age = as.factor(c("30대", "20대", "30대", "40대", "10대")),
+   grade = as.factor(c("A", "B", "A", "A", "C")))
>
> # coerce into transactions
> tr3 <- as(tr_dataframe, "transactions")
>
> tr3
transactions in sparse format with
 5 transactions (rows) and
 7 items (columns)
> summary(tr3)
transactions as itemMatrix in sparse format with
 5 rows (elements/itemsets/transactions) and
 7 columns (items) and a density of 0.2857143

most frequent items:
 grade=A age=30대 age=10대 age=20대 age=40대  (Other)
       3        2        1        1        1        2

element (itemset/transaction) length distribution:
sizes
2
5

   Min. 1st Qu.  Median    Mean 3rd Qu.    Max.
      2       2       2       2       2       2

includes extended item information - examples:
    labels variables levels
1 age=10대       age   10대
2 age=20대       age   20대
3 age=30대       age   30대

includes extended transaction information - examples:
  transactionID
1             1
2             2
3             3







##==== [참고] DataFrame을 transactions format 으로 변환하기 ( 2 ) =====





> ## as(split([dadaframe[,"itemID"], dataframe[,"transactionID"]), "transactions") 함수
> ##-- making data.frame
> transactionID <- c(rep("tr1", 3), rep("tr2", 4))
> itemID <- c("item1", "item2", "item3", "item1", "item2", "item4", "item5")
> tr_df <- data.frame(transactionID, itemID)
> str(tr_df)
'data.frame': 7 obs. of  2 variables:
$ transactionID: Factor w/ 2 levels "tr1","tr2": 1 1 1 2 2 2 2
$ itemID       : Factor w/ 5 levels "item1","item2",..: 1 2 3 1 2 4 5
>
> ## converting data.frame to transactions format
> tr <- as(split(tr_df[,"itemID"], tr_df[,"transactionID"]), "transactions")
> inspect(tr)
    items                     transactionID
[1] {item1,item2,item3}       tr1
[2] {item1,item2,item4,item5} tr2



많은 도움 되었기를 바랍니다.



저작자 표시 비영리 변경 금지
신고
크리에이티브 커먼즈 라이선스
Creative Commons License
Posted by R Friend R_Friend

지난번 포스팅에서는 연관규칙(association rule)의 평가척도로서 지지도(support), 신뢰도(confidence), 향상도(lift), IS측도(Interest-Support), 교차지지도(cross support) 에 대하여 알아보았습니다.



이번 포스팅에서는 연관규칙 (1세대) 알고리즘으로서 Apriori algorithm 에 대해 소개하도록 하겠습니다.  알고리즘을 이해하면 컴퓨터 내부에서 무슨 일이 일어나고 있는지, 컴퓨터가 어떻게 그 많은 연산을 효율적으로 수행하는지 원리를 알 수 있습니다.







1) 왜 효율적인 연관규칙 탐색 알고리즘이 필요한가?



거래에서 나타나는 모든 항목들의 집합(item set)을 이라고 할 때, 모든 가능한 부분집합의 개수는 공집합을 제외하고 개 입니다.



그리고 모든 가능한 연관규칙의 개수입니다.



이를 그래프로 나타내면 아래와 같은데요, 가능한 부분집합의 개수나 연관규칙의 개수가 item 이 증가할 때 마다 지수적으로 증가함을 알 수 있습니다.



item이 5개이면 subset 개수가 31개, rule 개수가 180개가 되며, => item이 10개만 되어도 subset 개수가 1023개, rule 개수가 57002 개가 됩니다.  이렇게 지수적으로 증가하는 subset과 rule들을 연필과 종이를 가지고 일일이 계산한다는 것은 미친짓입니다.  그리고 컴퓨터로 계산한다고 해도 계산복잡도와 필요 연산량이 어마무시하게 많아져서 시간이 굉~장히 오래 걸립니다.(심하면 하루를 꼬박 넘기고, 이틀, 사흘....)  이러므로 "빠르고 효율적인 연관규칙 계산 알고리즘"과 "연관규칙 평가 측도(기준)"이 필요한 것입니다.











5개의 원소 항목을 가지는 I={A, B, C, D, E} 에 대하여 가능한 모든 항목집합을 예시로 풀어보면 아래와 같습니다.











2) 연관규칙 생성 전략 및 Algorithm에는 무엇이 있나?



부분집합의 개수가 2^k - 1 개로서 지수적으로 증가하기 때문에 모든 경우의 수에 대해 지지도를 계산하는 것이 연산량이 엄청납니다. 그래서 연산량을 줄이기 위해 아래의 3가지 전략 중의 하나를 사용합니다.



1) 모든 가능한 항목집합의 개수(M)를 줄이는 전략 ▶ Apriori algorithm

2) Transaction 개수(N)을 줄이는 전략 ▶ DHP algorithm

3) 비교하는 수(W)를 줄이는 전략 ▶ FP-growth algorithm







3) 빈발항목집합을 추출하는 Apriori algorithm 의 원리, 원칙은 무엇인가?



위의 3개의 알고리즘 중에서 1세대 Apriori algorithm에 대해서만 예를 들어서 설명해보겠습니다.



최소지지도 이상을 갖는 항목집합을 빈발항목집합(frequent item set)이라고 합니다.  모든 항목집합에 대한 지지도를 계산하는 대신에 최소 지지도 이상의 빈발항목집합만을 찾아내서 연관규칙을 계산하는 것이 Apriori algorithm의 주요 내용입니다.



빈발항목집합 추출의 Apriori Principle



1) 한 항목집합이 빈발(frequent)하다면 이 항목집합의 모든 부분집합은 역시 빈발항목집합이다.
(frequent item sets -> next step)



2) 한 항목집합이 비비발(infrequent)하다면 이 항목집합을 포함하는 모든 집합은 비빈발항목집합이다. (superset -> pruning)





Apriori Pruning Principle


If there is any itemset which is infrequent, its superset should not be generated/tested
(Agrawal & Srikant @VLDB’94, Mannila, et al. @ KDD’ 94)



위의 Apriori Pruning Principal 을 도식화한 예시는 아래와 같습니다.  아래 예시 그림처럼 {A, B} item set이 비빈발항목(infrequent item set)이면 그 및에 {A, B}를 포함해서 줄줄이 딸린 {A, B, C}, {A, B, D}, {A, B, E}, {A, B, C, D}, {A, B, C, E}, {A, B, D, E}, {A, B, C, D, E}도 역시 비빈발항목인, 영양가 없는 superset 일 것이므로 볼 필요도 없으니 (안봐도 비디오...), 아예 처음부터 가지치기(pruning)를 하라는 것입니다.







{A, B, C, D, E}의 5개 원소 항목을 가지는 4건의 transaction에서 minimum support 2건 (=2건/총4건=0.5) 기준으로 pruning 하는 예를 들어보겠습니다.







위의 예시를 tree 형식으로 색깔로 infrequent item set과 그의 하위 superset을 나타내보면 아래와 같습니다.  색깔 칠해진 superset 들은 가지치기(pruning) 당해서 지지도 계산을 하지 않게 됩니다.





[그림 1]







위에서 예와 그림으로 소개한 빈발항목집합 추출 Pseudo Aprior algorithm 은 아래와 같습니다.



Pseudo Apriori algorithm



[Reference] "Fast Algorithms for Mining Association Rules", Rakesh Agrawal, Ramakrishman Srikant, 1994



(위의 (3)번 apriori-gen(Lk-1) 에서 (k-1)-항목 빈발항목집합후보를 생성하고, (9)번에서 minimum support  count 보다 큰 빈발항목집합만 추출, 즉 최소지지도 미만은 pruning)





4) 빈발항목집합의 후보를 생성하고 연관규칙을 도출하는 Apriori algorithm의 원리는?



이후에 빈발항목집합의 후보(candidates list)를 생성하고, 연관규칙을 생성한 후에, 최소신뢰도 기준 (minimun confidence criteria)를 적용해서 최소 신뢰도에 미달하는 연관규칙은 제거(pruning)하게 됩니다.



빈발항목집합 후보를 생성하기 위해, (k-1)-항목 빈발항목집합에서 처음 (k-2) 항목이 같은 항목들만 혼합하여 k-항목 빈발항목집합 후보를 생성합니다.

아래에 2-항목 빈발항목집합 을 가지고 3항목 빈발항목후보 를 생성하는 예를 들어보겠습니다.  2-항목 빈발항목집합에서 (k-1)-항목, 즉 1-항목이 같은 항목은 노란색을 칠한 {B}항목입니다. 따라서 {B}항목이 포함된 {B, C}와 {B, E}를 혼합해서 k-항목 빈발항목집합, 즉 3-항목 빈발항목집합 후보를 만들면 {B, C, E} 가 됩니다. 나머지 {A, B}, {C, E}는 무시하게 됩니다.  실제로 위의 [그림1]에서 살아남은 3-항목 빈발항목집합이 {B, C, E} 입니다 (3-항목 빈발항목의 나머지 항목집합은 superset으로서 pruned 됨).





[그림2]



[Reference] "R, SAS, MS-SQL을 활용한 데이터마이닝", 이정진, 자유아카데미, 2011





빈발항목집합을 도출했으므로 이제 연관규칙을 생성해보겠습니다.  빈발항목집합 L의 항목들을 공집합이 아닌 두 개의 서로 다른 부분집합 X와 Y로 나누어 하나의 연관규칙 X → Y를 만들었다고 합시다. k-항목 빈발항목집합 L은 최대 개(공집합과 전체집합 제외)의 연관규칙을 만들수가 있으며, 이중에서 최소신뢰도(minimum confidence) 조건을 만족하는 연관규칙을 찾으면 됩니다.



연관규칙 생성의 Apriori principle


빈발항목집합 L에 대하여 연관규칙 X → Y 가 최소신뢰도 기준을 만족하지 않으면 X의 어떠한 부분집합 X'에 대한 연관규칙 X' → L - X' 도 최소신뢰도 기준을 만족할 수 없다





3-항목 빈발항목집합 C3 {B, C, E}를 가지고 6개 (=2^k - 2 = 2^3 -2 = 8 - 2 =6개) 의 연관규칙을 만들어보면 아래 그림과 같습니다.  이때 가령 아래 검정색으로 테두리를 친 {C, E} → {B} 연관규칙이 최소신뢰도 기준에 미달했다고 할 경우, 그 밑에 딸린 {C} → {B, E}, {E} → {B, C} 연관규칙은 제거(pruning)하게 됩니다.



[그림3]





[그림1]에서 처럼 비빈발항목(infrequent)에 대해서 최소지지도(minimum support) 기준 미달 항목을 가지치기(pruning)하고 -> [그림2]에서 처럼 빈발항목후보를 생성한 후에 -> [그림3]에서 처럼 최소신뢰도(minimum confidence) 기준 미달하는 연관규칙을 제거해나가는 반복(iteration) 작업을 새로운 연관규칙이 없을 때까지 하게 됩니다.





다음번 포스팅에서는 R을 가지고 연관규칙 분석하는 예를 들어보겠습니다.



이번 포스팅이 도움이 되었다면 아래의 '공감 ♡'를 꾸욱~ 눌러주세요.



저작자 표시 비영리 변경 금지
신고
크리에이티브 커먼즈 라이선스
Creative Commons License
Posted by R Friend R_Friend

지난번 포스팅에서는 연관규칙분석, 장바구니분석, 순차분석의 개략적인 정의와 활용에 대해서 알아보았습니다.



이번 포스팅에서는 연관규칙(association rule)의 흥미를 평가할 수 있는 척도(interestingness measure) 들로서 지지도, 신뢰도, 향상도, IS측도, 교차지지도에 대해서 알아보겠습니다.



(참고. 연관규칙은 비지도학습으로서, Y값에 대한 label이 없는 상태에서 데이터에 숨겨진 패턴을 찾는 분석기법임.  Y값에 대한 label을 가지고 하는 지도학습인 예측이나 분류에서 하는 모델 성과평가와 Y값 label 없이 숨겨진 패턴을 찾는 연관규칙의 흥미척도는 성격이 다름)



이들 연관규칙 평가 척도가 중요한 이유는 연관규칙 분석을 하게 되면 수십, 수백, 수천개의 association rule 들이 쏟아지기 때문에 육안으로 일일이 보고 평가하기가 너무 힘들기 때문입니다.  (1) 모래사장에서 보석반지를 눈으로 찾는 방법과, (2) 모래를 거를 수 있는 체(screening filter)에 다가 삽으로 모래를 퍼다가 부어서 체에 걸러진 물건들 속에서 보석반지가 있나 확인하는 방법 중에서 어떤 것이 더 효율적이고 효과적일지 생각해보시면 됩니다.  (2)번  체를 사용하는 후자 방법에서 사용하는 체가 오늘 포스팅의 주제가 되겠습니다.





X와 Y를 서로 공통원소가 없는 항목들의 집합이라고 하고, X->Y 를 if X then B라는 연관규칙이라고 하며, N은 전체 거래 건수, n(X), n(Y)는 항목집합 X와 Y의 거래 건수(즉, row 개수)라고 했을 때, 지지도(Support), 신뢰도(Confidence), 향상도(Lift)의 정의는 아래와 같습니다.



  • 지지도 (Support)

    :
    두 항목 XY의 지지도는 전체 거래 건수 중에서 항목집합 XY를 모두 포함하는 거래 건수의 비율을 말합니다.   지지도는 좋은 규칙(빈도가 많은, 구성비가 높은)을 찾거나, 불필요한 연산을 줄일 때(prunning, 가지치기)의 기준으로 사용합니다.

지지도(support) s(X→Y)

= X와 Y를 모두 포함하는 거래 수 / 전체 거래 수 = n(X∪Y) / N




  • 신뢰도 (Confidence)

    : 항목집합 X를 포함하는 거래 중에서 항목집합 Y포함하는 거래 비율 (조건부 확률) 을 말합니다.  신뢰도가 높을 수록 유용한 규칙일 가능성 높다고 할 수 있습니다.

신뢰도(Confidence) c(X→Y)

= X와 Y를 모두 포함하는 거래 수 / X가 포함된 거래 수 = n(X∪Y) / n(X)





  • 향상도 (Lift)

    항목집합 X가 주어지지 않았을 때의 항목집합 Y의 확률 대비 항목집합 X가 주어졌을 대 항목집합 Y의 확률 증가 비율을 말합니다. 다른말로 표현하자면, 향상도가 1보다 크거나(+관계) 작다면(-관계) 우연적 기회(random chance)보다 우수함을 의미합니다. (X와 Y가 서로 독립이면 Lift = 1)

향상도(Lift)

= 연관규칙의 신뢰도/지지도 = c(X→Y) / s(Y)







연관규칙 평가 척도 : 지지도(Support), 신뢰도(Confidence), 향상도(Lift)





아래에 어떤 슈퍼마켓에서 5명의 고객에 의해서 발생한 5건의 거래(transaction N=5)을 가지고 예를 들어보았습니다.





참고로, 신뢰도(confidence)는 rule의 순서에 따라서 값이 달라집니다. 즉 신뢰도 c(X→Y)와 c(Y→X)의 값이 다르며, 이를 비대칭적 척도(asymmetric measure)라고 합니다.



반면에, 향상도(lift)는 Lift(X→Y) 값과 Lift(Y→X)의 값이 서로 같으며, 이런 특성을 가지는 척도를 대칭적 척도(symmetric measure)라고 합니다.  위의 예제를 가지고 한번 직접 계산해서 확인해보시기 바랍니다.





위의 3개의 rule 평가 척도를 소개하였는데요, 각각의 평가 관점이 다르기 때문에 어느 하나만을 가지고 rule을 평가하는 것이 아니라 보통은 3개의 척도를 모두 사용합니다.



보통 (1) 특정 지지도(Support) 와 신뢰도(Confidence) 이하의 rule 은 screening out 시키게끔 해놓고,

(minimun support, minimum confidence)



(2) 향상도(Lift) 내림차순(양의 관계를 찾을 때)으로 sorting을 해서 rule을 평가하는 식으로 이용하곤 합니다.



그리고 관심이 있는 상품이나 item이 있으면 목적에 맞게 해당 item이 left-hand side 나 right-hand side 에 있는 rule만을 subset으로 선별해서 보기도 하구요.





분석에 oriented 된 통계전문가, 기계학습 전문가의 경우 신뢰도(confidence)와 향상도(lift)가 높은 rule을 눈에 불을 켜고 찾고, 선호하는 경향이 있습니다.  그런데 매출과 이익을 책임져야 하는 사업부 현업의 경우는 연관규칙을 보는 view가 조금 다를 수 있습니다.  "그 rule을 적용하면 기대할 수 있는 매출 증가분이 얼마나 되는데요?"라는 질문이 사업부 현업이 던지는 질문인데요, 이 질문에 만족할 만한 답을 주려면 '지지도(Support)'가 높아서 전체 거래 건수 중에서 해당 rule이 포함된 거래건수가 많아야지만이 해당 rule을 가지고 마케팅전략을 수립해서 실전에 적용했을 때 높은 매출 증가를 기대할 수 있게 됩니다.  즉, 아무리 신뢰도(confidence)와 향상도(lift)가 높아도 지지도(support)가 빈약해서 전체 거래 중에 가뭄에 콩나듯이 나오는 거래유형의 rule이라면 사업부 현업은 아마 무시할 겁니다.  현업을 빼고 분석가만 참여한 연관규칙 분석이 위험하거나 아니면 실효성이 떨어질 수 있는 이유입니다.  그리고 지지도(support)가 매우 낮으면 몇 개 소수이 관측치의 치우침만으로도 신뢰도나 향상도가 크게 영향을 받게 되어 '우연'에 의한 규칙이 잘못 선별될 위험도 있습니다.





위와 같이 지지도(support), 신뢰도(confidence), 향상도(lift)의 한계를 보완하기 위한 다양한 평가척도가 더 있는데요, 그 중에서도 IS(Interest-Support) 측도, 교차지지도(cross support) 에 대해서 간략하게 소개하겠습니다.



연관규칙 A → B 에 대하여

  •  IS(Interest-Support) 측도 : 향상도(lift)와 지지도(support)의 곱에 제곱근을 취한 값

    ☞ 향상도(lift)와 지지도(support)가 모두 높을 수록 IS 측도값도 커짐. 둘 중에 하나라도 작으면 IS측도는 작아지며, 지지도는 낮고 향상도만 높은 rule이나 향상도는 낮고 지지도만 높은 rule을 screening out 시키고 둘다 높은 rule만 선별할 수 있음.

  • 교차지지도(cross support) : 최대지지도에 대한 최소지지도의 비율


    ☞ 항목집합 에 대하여 의미 없는 연관규칙의 생성을 방지하기 위하여 교차지지도 r(X)를 이용함.  분자에 지지도 중에서 최소값을, 분모에는 지지도 중에서 최대값을 가져다가 계산을 하므로 지지도의 최소값과 최대값의 차이가 클 수록 교차지지도는 낮아지게 되며, 이 비율이 매우 작으면 항목집합 X에서 생성되는 연관규칙이 의미가 없을 가능성이 높음.



지지도(support), 신뢰도(confidence), 향상도(lift), 이에 더해 IS측도나 교차지지도 등의 척도만을 가지고 기계적으로 연관규칙을 찾았다고 해서 끝나는 것은 아닙니다.  반드시 업 전문가(business domain expert)의 해석, 평가, 판단, 개입이 있어야지 연관규칙분석이 끝이 납니다.





연관규칙을 (1) 설명이 가능한가? (Explainable), (2) 활용이 가능한가? (Actionable) 라는 두 개의 기준을 가지고 평가를 해봐서 '설명이 가능하고 & 활용이 가능한 연관규칙 (Explainable & Actionable association rule)' 만이 최종적으로 살아남아 현장에 적용이 되고 그 효과를 검증받게 됩니다.



아래에 Useful rule, Trivial rule, Inexplicable rule의 예를 보면 금방 이해하실 수 있을 것입니다.  실제 연관규칙 분석을 해보면 rule이 엄청 많이 쏟아지는데 반해, 똘똘한 rule의 최종 판단/선별에 업 전문가의 개입이 필요하다는 점이 현장에서 많이 쓰이지 못하고 있는 장애 요인이 되고 있는게 아닌가 싶습니다.







다음번 포스팅에서는 Apriori algorithm 에 대해서 알아보도록 하겠습니다.



이번 포스팅이 도움이 되었다면 아래의 '공감 ♡'를 꾸욱~ 눌러주세요.



저작자 표시 비영리 변경 금지
신고
크리에이티브 커먼즈 라이선스
Creative Commons License
Posted by R Friend R_Friend


티스토리 툴바
